Nacelle élévatrice

Une nacelle élévatrice est un engin de chantier ou d’usine servant

à faciliter l’accès à une zone de travail en hauteur. Elles offrent des

solutions d’intervention pour effectuer des travaux de

maintenance, de réparation, d’entretien ou encore de nettoyage,

lorsque des solutions permanentes n’existent pas. En France, leur

pilotage est subordonné à la détention d’un certificat d’aptitude à la

conduite en sécurité (CACES). Sur certains engins, en conditions

Particulièrement lorsqu’elle est à poste fixe, la nacelle est remplacée par un simple plateau pour en faciliter l’accès. Donc on parle alors de plateforme élévatrice.

Parfois appelées PEMP qui est un acronyme de Plateforme

Élévatrice Mobile de Personnel

les nacelles élévatrices sont

aménagées pour pouvoir accueillir une ou plusieurs personnes et

disposent d’une rambarde de protection contre le risque de chutes.

Il existe plusieurs modèles de nacelles élévatrices qui sont choisis

en fonction des travaux à effectuer :

nacelle sur véhicule routier ;

nacelle automotrice sur pneus (commune sur tous

chantiers) ;

nacelle sur chenille ;

nacelle sur mât (ou nacelle toucan) ;

nacelle-ciseaux ;

nacelle araignée ;

La nacelle élévatrice a été créée dans les années 1950, selon une légende « pour cueillir des cerises » d’où

son nom familier de cherry picker en anglais, plus sûrement pour réaliser des travaux en hauteur variés .

Elle peut ainsi servir à la réalisation de travaux d’élagage, de ravalement de façade, de peinture,

d’installation de téléphonie et fibre optique, aux secours lors des catastrophes survenant sur des

immeubles ou des ouvrages d’art, de point de vue avantageux pour le cinéma, les reportages .

nacelle télescopique ;

Typologie et Fonctions

Nacelle négative placée sur un

chariot télescopique.

Plateau élévateur à ciseaux sur

châssis fixe encastré dans le sol

permettant un accès optimal au

plateau de charge dans une usine

Unimog.

Des navettes appelées « nacelles négatives » sont conçues pour

travailler sous le niveau du sol. Elles sont souvent utilisées pour la

réfection des tabliers de ponts.

Pour des interventions de durée limitée, la nacelle élévatrice

remplace avantageusement ou complète l’échafaudage. Surtout, en

cas de besoin, elle est facilement déplacée.

Le choix et les critères d’utilisation d’une nacelle doivent répondre à un cahier des charges précis .

Au travail, la nacelle est dirigée depuis le panier de travail lui-même. La charge soulevable dépend de la

puissance de l’outil et du déport, elle est donnée par des abaques (exemple ).

Pour travaux répétitifs

typiquement en usine (plate-forme Otis

notamment).

Cet engin dispose d’une nacelle directement intégrée. Ces nacelles

grandes hauteurs sont mobiles et sont très souvent utilisées pour

des travaux de peinture, d’élagage en d’entretien et par les

pompiers. Ce modèle existe en deux versions :

VL (véhicule léger : pick-up, camion 3,5 t) : machine

allant jusqu’à 25 mètres de hauteur ;

PL (poids lourds) : machine allant au-delà de 25

mètres de hauteur.

Pour travaux forestiers, l’élagage, dans les vergers, vérification des stockages en hauteur …

Mêmes utilisations que les précédents et travaux d’intérieurs.

Surtout pour travaux d’intérieur, déplacé manuellement ou sur chassis palettisable, plus souvent mu par

un moteur électrique, il est équipé d’une nacelle toucan ou articulée. Il se déplace lentement de façon

autonome et peut pénétrer dans des espaces restreints pour des travaux de façade, réhabilitation de

Morphologie et utilisation

nacelle élévatrice

nacelle avec bras articulé.

Base ou véhicule porteur

Châssis fixe

Camion nacelle

Tracteur agricole

Remorque tractée

Chariot léger et nacelle araignée

Nacelle rotative articulée sur

remorque routière.

Nacelle araignée télescopique sur

chariot à chenilles caoutchouc.

Nacelle automotrice rotative, mât

articulé replié.

Nacelles ciseaux électrohydrauliques

pour travaux en

intérieur (ici repliées dans un musée

d’art). Remarquer l’angle de

braquage des roues directrices et

motrices rendu possible par leur

entraînement par moteur

hydraulique.

monuments historiques, nettoyages de murs et de plafonds de

halls… Ces chariots peuvent cependant être dotés de stabilisateurs

à grand déport sécurisant la machine ; on parle alors de nacelle

araignée, son chariot peut être à roues ou à chenilles et dans ce cas

effectuer des travaux d’extérieur. Il existe des chenilles caoutchouc

« non marquantes » pour les travaux en intérieur sensible.

Le chariot télescopique (https://soslocation.ma/categorie-produit/n

acelle/), engin de chantier polyvalent, peut être équipé d’une

nacelle. Il permet de grands déports et des travaux obligeant à un

accès tout-terrain, certains sont équipés « rail-route ».

Pour travaux variés selon la taille, la présence d’une tourelle ou

non, le train moteur et les pneumatiques. Elle se déplace

relativement rapidement bien qu’elle ne dispose pas de poste de

conduite mais, comme les autres types, seulement de commandes

accessibles depuis le panier ou à terre. La version sans tourelle est

généralement équipée d’un élévateur ciseaux, celle avec tourelle

d’un mât articulé ou télescopique ; la tourelle est équilibrée par son

moteur et un contrepoids en fonte. Cette version très polyvalente

connaît un succès grandissant.

Pour les très grandes hauteurs.

Ces nacelles sont

suspendues à un portique

ou un plafond en usine, au

sommet d’une façade

d’immeuble.

Placés sur le châssis ils assurent la stabilité de la machine.

La plupart des nacelles peuvent pivoter sur leur base (à l’exception

fréquente des nacelles ciseaux).

Chariot télescopique

Nacelle automotrice

Grue

Nacelle suspendue

Équipements

Stabilisateurs

Tourelle

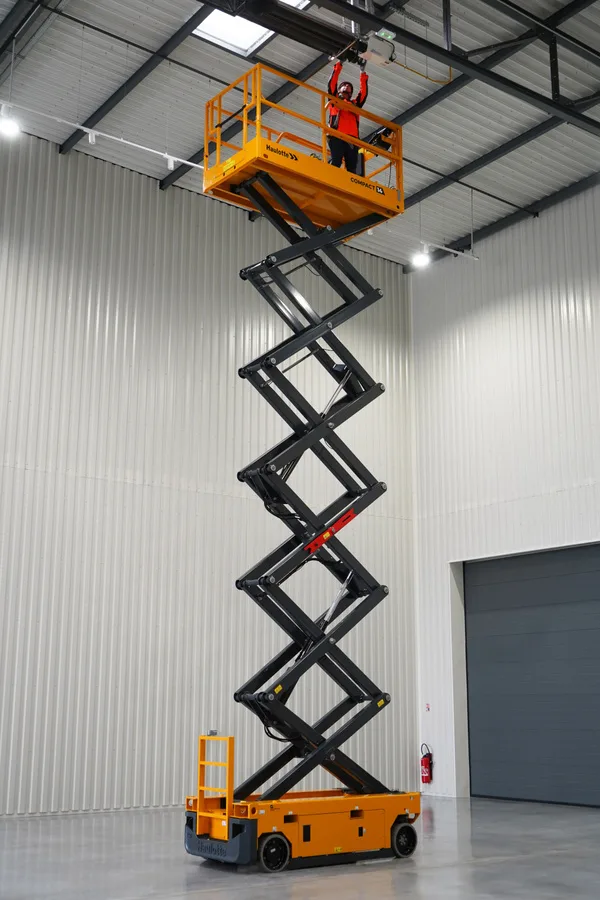

Nacelle ciseaux déployée avec une

grande passerelle de travail.

Cette tourelle posée sur une couronne dentée solidaire du châssis porte le moteur, les organes

hydrauliques (pompe, distributeurs), l’équipement (bras, mât). Pour une rotation continue (>360°), la

liaison hydraulique entre le châssis et la tourelle est réalisée au moyen de connexions centrales

concentriques à joints tournants (invention Poclain). La tourelle est équipée d’un moteur hydraulique de

rotation et d’un frein de sécurité permettant son blocage au transport ou à l’arrêt.

La nacelle toucan (marque de JLG Industries) est aussi appelée « nacelle à mât vertical », cette machine

électrique est très souvent utilisée pour les missions en intérieur dans le milieu industriel, les magasins et

entrepôts (travaux de manutention et de stockage).

Son bras articulé, avec éventuellement un élément télescopique, lui permet de passer au-dessus

d’obstacles. Il se plie sur plusieurs parties pour réaliser des missions d’entretien de bâtiment, travaux de

maintenance…

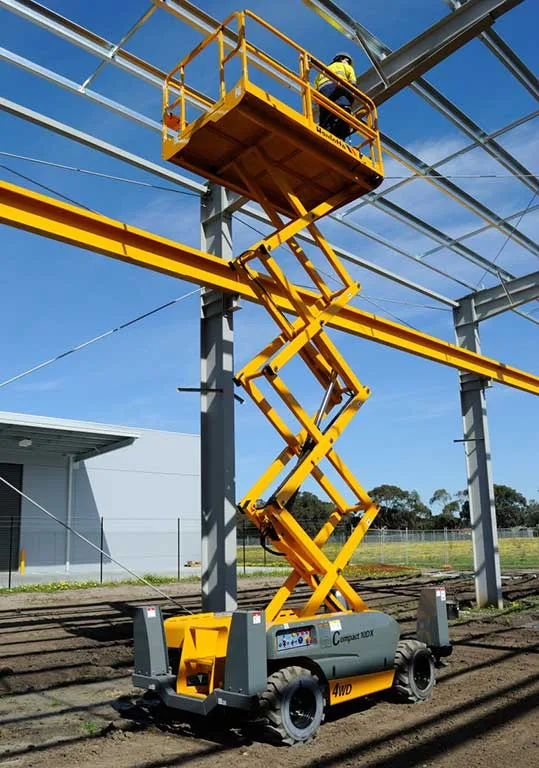

Cette nacelle s’élève de manière verticale grâce à des croisillons

qui se déplient en accordéon et n’est généralement pas montée sur

tourelle. Elle peut accueillir une large plate-forme de travail et est

parfois qualifiée d’échafaudage roulant. Des travaux d’éclairage et

de façade (peinture, ravalement, vitres), l’entretien des avions sont

possibles avec cette machine.

Cette machine à bras télescopique dispose d’un grand déport, ce

qui lui permet de travailler à grande hauteur. Grâce à cet engin de

chantier, il est possible de poser des panneaux solaires, d’inspecter

des toits, de faire des travaux de maçonnerie, etc. Elle peut être

placée sur camion, sur chariot télescopique (https://soslocation.m

a/produit/

chariot-telescopique-rotatif-16m/),sur remorque ou être

automotrice. Le grand déport du panier oblige à disposer de

béquilles déportables pour assurer la stabilité.

Il doit être léger (en aluminium par exemple) résistant et sécurisé

(norme EN 280) :

main courante inamovible en mission ;

système automatique de maintien de l’horizontalité et

détecteur de dévers ;

bouton d’arrêt d’urgence ;

boîte à outils évitant les chutes d’outils ;

Nacelle toucan

Panier ou plate-forme de travail

Un tableau de commande.

barres ou anneaux d’ancrage divers ;

support recevant le tableau de commandes .

Les paniers ordinaires sont conçus pour une à trois personnes ; cependant, il en existe de plus grands, notamment pour les nacelles ciseaux.

certains sont extensibles. Ils peuvent être équipés d’un treuil.

JlG Industries

JCB (nacelles ciseaux électriques)

Genie (Terex)

Haulotte

Manitou

Merlo (nacelle ciseaux sur camion tout-terrain à tourelle, nacelle sur chariot télescopique)

Palfinger

Des capteurs de surcharge et de dévers peuvent avertir du risque de basculement en fonction de la charge

et du déport. Ce risque peut être prévu à l’aide d’abaques fournis par le constructeur : exemple .

boutons d’arrêt d’urgence ;

système de maintien automatique de l’horizontalité du panier. lorsque celle-ci est affectée

par l’action du bras élévateur ou le déplacement de l’engin ;

support recevant le tableau de commandes ;

des vérins à clapet de sécurité empêchent les chutes dues à un effondrement du système

hydraulique (rupture de conduite hydraulique…)

Voir ci-avant #Panier ou plate-forme de travail.
